1. तांबे की ट्यूबों का वर्गीकरण और प्रदर्शन विशेषताएँ
1. सामग्री संरचना के अनुसार:
तांबे की ट्यूबों को लाल तांबे की ट्यूबों (TP2), पीतल की ट्यूबों (H62/H65/H68), कांस्य ट्यूबों (QSn6.5-0.1), निकल चांदी ट्यूबों (Ni-Cu मिश्र धातु), आदि में विभाजित किया जा सकता है। उनमें, लाल तांबे की ट्यूबों में सबसे अच्छी तापीय चालकता होती है, लेकिन वे अधिक महंगी होती हैं; पीतल की ट्यूबों में उच्च शक्ति होती है लेकिन कम तापीय चालकता होती है; कांस्य ट्यूबों और निकल चांदी ट्यूबों में अच्छा संक्षारण प्रतिरोध होता है लेकिन खराब प्रसंस्करण प्रदर्शन होता है [1]।
2. उत्पादन प्रक्रिया के अनुसार:

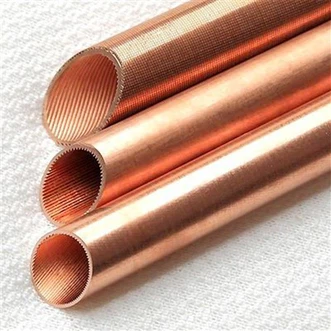

तांबे की ट्यूबों को ऑक्सीजन मुक्त तांबे की ट्यूबों, ऑक्सीजन युक्त तांबे की ट्यूबों, आंतरिक रूप से पिरोई गई तांबे की ट्यूबों आदि में विभाजित किया जा सकता है। ऑक्सीजन मुक्त तांबे की ट्यूबों में उच्च शुद्धता होती है और आम तौर पर केशिकाओं जैसे सटीक भागों को बनाने के लिए उपयोग किया जाता है; ऑक्सीजन युक्त तांबे की ट्यूबों में मध्यम शक्ति और कठोरता, अच्छी वेल्डेबिलिटी होती है, और इन्हें ज्यादातर कनेक्टिंग ट्यूबों के रूप में उपयोग किया जाता है; आंतरिक रूप से पिरोई गई तांबे की ट्यूबों की भीतरी दीवार पर धागे होते हैं, जिससे गर्मी हस्तांतरण प्रभाव अच्छा होता है [2]।
3. कठोरता के अनुसार:
कॉपर ट्यूबों को तीन श्रेणियों में विभाजित किया जा सकता है: नरम अवस्था (O अवस्था), अर्ध-कठोर अवस्था (1/2H), और कठोर अवस्था (H अवस्था)। ओ-स्टेट तांबे की ट्यूब नरम होती हैं, अच्छी प्लास्टिसिटी और लचीलापन के साथ, लेकिन कम ताकत वाली होती हैं; एच-स्टेट तांबे की ट्यूबों में उच्च शक्ति और कठोरता होती है, लेकिन खराब प्लास्टिसिटी होती है; 1/2H तांबे की ट्यूबों में मध्यम ताकत और प्लास्टिसिटी, अच्छा प्रसंस्करण प्रदर्शन होता है, और ये प्रशीतन पाइपलाइनों के लिए पहली पसंद हैं [3]।
2. प्रशीतन प्रणालियों के लिए तांबे की ट्यूबों की तकनीकी आवश्यकताएँ
1. सामग्री संबंधी आवश्यकताएँ
प्रशीतन प्रणालियाँ अधिकतर 1/2H-स्टेट कॉपर ट्यूब (TP2M) का उपयोग करती हैं, और उनकी रासायनिक संरचना को GB/T 17505-2010 के प्रावधानों का अनुपालन करना चाहिए [4]:
Cu+Ag 99.90% से अधिक या उसके बराबर
{{0}}.015% P से कम या उसके बराबर 0.040% से कम या उसके बराबर
अशुद्धता तत्वों की सामग्री को निम्नलिखित आवश्यकताओं को पूरा करना चाहिए: Bi {{0}} से कम या बराबर। }.{{10}}02%, 0.002% से कम या उसके बराबर, Fe 0.005% से कम या उसके बराबर, Pb उससे कम या उसके बराबर 0.005%, S 0.005% से कम या उसके बराबर, Zn 0.005% से कम या उसके बराबर, Ni 0.002% से कम या उसके बराबर, Sn 0.002% से कम या उसके बराबर।
2. यांत्रिक गुण
1/2एच कॉपर ट्यूब के यांत्रिक गुणों को निम्नलिखित आवश्यकताओं को पूरा करना चाहिए [4]:
तन्यता ताकत आरएम 295 एमपीए से अधिक या उसके बराबर
उपज शक्ति Rp0.2 255MPa से अधिक या उसके बराबर
फ्रैक्चर के बाद बढ़ाव ए 3% से अधिक या उसके बराबर
