जीबी कॉपर पदनाम प्रणाली कैसे काम करती है
जीबी/टी 5231 में मानकीकृत गढ़ा तांबे और तांबे मिश्र धातुओं को नामित करने के लिए चीनी राष्ट्रीय प्रणाली का निर्माण इस तरह किया गया है कि एक कॉम्पैक्ट कोड में संपूर्ण मिश्र धातु की पहचान होती है। पहला बड़ा अक्षर चीनी परिवार के नाम का पिनयिन प्रारंभिक अक्षर है: टी के लिए टोंग (शुद्ध तांबा), एच के लिए हुआंगटोंग (पीतल, एक तांबा - जिंक मिश्र धातु), क्यू के लिए किंगटोंग (कांस्य) और बी के लिए बाइटोंग (क्यूप्रोनिकेल, एक तांबा - निकल मिश्र धातु)। पारिवारिक पत्र के बाद जो कुछ भी आता है वह संरचना का वर्णन करता है - या तो प्रतिशत में तांबे की सामग्री, या मिश्र धातु तत्व का प्रतीक और नाममात्र सामग्री जो ग्रेड को परिभाषित करती है। उत्पाद का रूप, स्वभाव और आयाम कभी भी ग्रेड में एन्कोड नहीं किए जाते हैं; उन्हें उत्पाद मानक और खरीद आदेश में अलग-अलग बताया गया है।
चार परिवार उपसर्ग एक नज़र में
| कोड टाइप करें | मिश्र धातु परिवार | पिनयिन स्रोत | विशिष्ट पदनाम |
|---|---|---|---|
| T | शुद्ध तांबा, जिसमें ऑक्सीजन मुक्त और डीऑक्सीडाइज़्ड ग्रेड शामिल हैं | टोंग | टी1, टी2, टी3, टीयू1, टीयू2, टीपी1, टीपी2 |
| H | पीतल (तांबा-जस्ता) | हुआंगटोंग | H90, H68, H62, HPb59-1, HSn62-1, HAl77-2 |
| Q | कांस्य (तांबा-टिन और संबंधित मिश्रधातु) | क़िंगटोंग | QSn6.5-0.1, QAl9-4, QBe2 |
| B | कप्रोनिकेल, जिसे सफेद तांबा (तांबा-निकल) भी कहा जाता है | बैतोंग | बी19, बी30, बीएफई30-1-1 |
प्रत्येक परिवार के अंदर नामकरण नियम

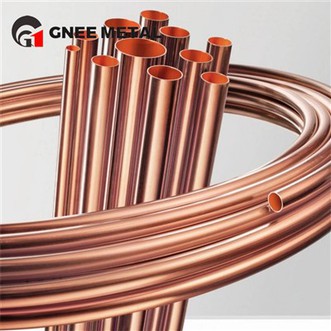

शुद्ध तांबा (टी)।अक्षर T के बाद एक अनुक्रम संख्या आती है जो शोधन क्रम और अनुमत अशुद्धता स्तर को दर्शाती है: T1 उच्चतम -शुद्धता वाला ग्रेड है, इसके बाद T2 और T3 आते हैं। टी2, 99.90% की न्यूनतम तांबा सामग्री के साथ, सामान्य -उद्देश्य ग्रेड है और संरचना में इलेक्ट्रोलाइटिक कठिन पिच तांबे सी11000 के बराबर है। दो उप-परिवार एक दूसरा अक्षर जोड़ते हैं। टीयू ग्रेड (टीयू1, टीयू2) 0.002 से 0.003% के क्षेत्र में अधिकतम ऑक्सीजन सामग्री के साथ ऑक्सीजन मुक्त तांबा हैं, जिसका उपयोग वहां किया जाता है जहां उच्च तापमान टांकने के बाद लचीलापन मायने रखता है। टीपी ग्रेड (टीपी1, टीपी2) फॉस्फोरस - डीऑक्सीडाइज़्ड तांबे हैं जिनमें लगभग 0.005 से 0.050% अवशिष्ट फॉस्फोरस होता है; टीपी2 पानी और प्रशीतन ट्यूब के लिए क्लासिक तांबे, सी12200 से काफी मेल खाता है।
पीतल (एच).बाइनरी कॉपर - जिंक पीतल में प्रतिशत में नाममात्र तांबा सामग्री होती है: H90 88.0 से 91.0% Cu, H68 67.0 से 70.0% Cu और H62 60.5 से 63.5% Cu पर। जब कोई तीसरा तत्व ग्रेड को परिभाषित करता है, तो उसके रासायनिक प्रतीक और नाममात्र सामग्री को तांबे के आंकड़े से पहले डाला जाता है, यही कारण है कि HPb59-1 लगभग 59% Cu और 1% Pb के साथ एक सीसे वाले पीतल का वर्णन करता है, और HSn62-1 एक टिन पीतल का वर्णन करता है। इस परिवार में हाइफ़न से पहले की संख्या तांबा है और इसके बाद की संख्या मिश्रधातु जोड़ है।
कांस्य (क्यू)।कांस्य पदनाम सीधे पैटर्न क्यू + तत्व + सामग्री का पालन करते हैं, क्योंकि गुणों को तांबे के न्यूनतम के बजाय मिश्र धातु तत्व द्वारा नियंत्रित किया जाता है। उदाहरण हैं स्प्रिंग और बियरिंग स्ट्रिप के लिए QSn6.5-0.1 (0.1% P के साथ लगभग 6.5% Sn), घिसाव प्रतिरोधी भागों के लिए QAl9-4 (4% Fe के साथ लगभग 9% Al) और उच्च शक्ति वाले विद्युत स्प्रिंग्स के लिए QBe2 (लगभग 2% Be)। जहां दो आंकड़े दिखाई देते हैं, दूसरा एक संपत्ति-संशोधित जोड़ है जिसकी अनुमत सीमा आमतौर पर संकीर्ण होती है।
कप्रोनिकेल (बी)।बी ग्रेड निकल सामग्री बताते हैं: बी19 में लगभग 19% नी और बी30 में लगभग 30% नी होता है। जटिल ग्रेड आगे प्रतीक जोड़ते हैं, जैसे कि BFe30-1-1 में, जहां लगभग 30% Ni को लगभग 1% Fe और 1% Mn के साथ जोड़ा जाता है; लोहे और मैंगनीज की मिलावट ही इस ग्रेड को तेजी से बहने वाले समुद्री जल के प्रति प्रतिरोध प्रदान करती है।
किसी पदनाम को सही ढंग से पढ़ना और अन्य प्रणालियों को संदर्भित करते हुए क्रॉस करना
अग्रणी अक्षर सदैव मिश्र धातु परिवार का होता है, कभी भी स्वभाव या उत्पाद का रूप नहीं।
पीतल के लिए, हाइफ़न से पहले का आंकड़ा नाममात्र तांबे की सामग्री है; कप्रोनिकेल के लिए, यह आंकड़ा नाममात्र निकल सामग्री है।
एक हाइफ़न के बाद के आंकड़े नामित मिश्र धातु तत्व की नाममात्र सामग्री देते हैं।
तापमान (नरम, चौथाई सख्त, आधा सख्त, कठोर) और उत्पाद का रूप अलग-अलग घोषित किया जाता है, उदाहरण के लिए शीट, ट्यूब या रॉड मानक में।
कास्टिंग मिश्र धातुओं को जीबी/टी 1176 के तहत नामित किया गया है और उनमें Z उपसर्ग लगा हुआ है, इसलिए ऊपर दिए गए नामकरण नियम कास्टिंग पर लागू नहीं होने चाहिए।
एएसटीएम, ईएन या यूएनएस नंबरों को संदर्भित करना उपयोगी है लेकिन कभी भी सटीक नहीं होता है। एक अच्छा अभ्यास केवल छोटे कोड के बजाय रचना रेंज और स्वभाव की तुलना करना है। T2 का मिलान सामान्यतः C11000 से, TP2 का C12200 से और TU1 का C10100 या C10200 से किया जाता है; H68 की तुलना C26000 से, H65 की C27000 से, H62 की C27400 या C28000 से, HSn70-1 की C44300 से और BFe30-1-1 की C71500 से की जाती है। अशुद्धता सीमाएँ, अवशिष्ट तत्व भत्ते और यांत्रिक सीमाएँ अभी भी जीबी/टी 5231 और संबंधित विदेशी विनिर्देश के बीच भिन्न हैं, इसलिए प्रत्येक आदेश को वास्तविक मानक पाठ के विरुद्ध जांचा जाना चाहिए।
प्रोक्योरमेंट नोट्स: ग्रेड कोड को सत्यापन योग्य ऑर्डर में बदलना
तीन विवरण यह तय करते हैं कि GB-ग्रेड की पूछताछ सटीक रूप से पूरी हुई है या नहीं। सबसे पहले, मानक और उसके जारी होने के वर्ष को उद्धृत करें, क्योंकि ग्रेड रेंज और सहनशीलता समय के साथ संशोधित होती है और ड्राइंग पर H62 जैसा एक नंगे ग्रेड पूर्ण विनिर्देश नहीं है। दूसरा, उत्पाद के स्वरूप और उसके अपने मानक का नाम बताएं, क्योंकि शीट, पट्टी, ट्यूब, रॉड और तार प्रत्येक की अलग-अलग आयामी और यांत्रिक आवश्यकताएं होती हैं। तीसरा, स्वभाव और स्वीकृति परीक्षण बताएं, जैसे कि तन्य शक्ति, बढ़ाव या एनील्ड अनाज का आकार, ताकि आपूर्तिकर्ता और खरीदार समान संपत्ति को मापें। ये तीन आइटम मिलकर एक छोटे जीबी कोड को एक खरीद ऑर्डर में परिवर्तित करते हैं जिसका निरीक्षण किया जा सकता है और डिलीवरी पर सत्यापित किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्नों
प्रश्न: जीबी कॉपर पदनामों में टी, एच, क्यू और बी अक्षरों का क्या मतलब है?
T का मतलब शुद्ध तांबा, H का मतलब पीतल, Q का मतलब कांस्य और B का मतलब कप्रोनिकेल है। प्रत्येक अक्षर चीनी परिवार के नाम का प्रारंभिक पिनयिन है, इसलिए पहला अक्षर पहले से ही खरीदार को बताता है कि ग्रेड किस मिश्र धातु प्रणाली से संबंधित है।
प्रश्न: मैं H62 या HPb59-1 जैसे पदनाम से तांबे की सामग्री कैसे बता सकता हूं?
पीतल परिवार में हाइफ़न से पहले का आंकड़ा नाममात्र तांबे की सामग्री है, इसलिए H62 में लगभग 62% Cu होता है। एचपीबी59-1 में वही 59 तांबे को संदर्भित करता है, जबकि हाइफ़न के बाद 1 नाममात्र सीसा सामग्री है।
प्रश्न: T2, TU2 और TP2 के बीच क्या अंतर है?
T2 कम से कम 99.90% Cu के साथ इलेक्ट्रोलाइटिक सख्त पिच तांबा है। टीयू2 ऑक्सीजन मुक्त तांबा है, जिसमें ऑक्सीजन कुछ प्रतिशत के कुछ हज़ारवें हिस्से तक सीमित है, और टीपी2 फॉस्फोरस है, डीऑक्सीडाइज़्ड तांबा है, जिसमें लगभग 0.01 से 0.05% पी का नियंत्रित अवशेष होता है। चुनाव इस बात पर निर्भर करता है कि कम करने वाले वातावरण में ब्रेज़िंग लचीलापन या वेल्डेबिलिटी सबसे अधिक मायने रखती है या नहीं।
प्रश्न: क्या जीबी ग्रेड सीधे एएसटीएम या यूएनएस ग्रेड में परिवर्तित हो जाता है?
नहीं, निकटतम यूएनएस ग्रेड तुलना के लिए एक उपयोगी प्रारंभिक बिंदु है, लेकिन संरचना सीमा, अशुद्धता सीमा और यांत्रिक आवश्यकताएं प्रत्येक मानक द्वारा स्वतंत्र रूप से निर्धारित की जाती हैं, इसलिए विशिष्ट उत्पाद विनिर्देश के विरुद्ध समतुल्यता की पुष्टि की जानी चाहिए।
प्रश्न: क्या ढले तांबे की मिश्रधातुओं के लिए भी यही नामकरण प्रणाली प्रयोग की जाती है?
नहीं, गढ़े हुए उत्पादों को जीबी/टी 5231 के तहत नामित किया गया है, जबकि कास्टिंग मिश्र धातु जीबी/टी 1176 का पालन करते हैं और जेड उपसर्ग का उपयोग करते हैं। दोनों प्रणालियों के पदनामों को कभी भी एक दूसरे के स्थान पर प्रतिस्थापित नहीं किया जाना चाहिए।
प्रश्न: खरीद आदेश पर ग्रेड कोड में कौन सी जानकारी जोड़ी जानी चाहिए?
मानक संख्या उसके वर्ष के साथ, उत्पाद का रूप और उसका आयामी मानक, स्वभाव और स्वीकृति परीक्षण उनकी सीमाओं के साथ। केवल एक ग्रेड कोड ही किसी वितरण योग्य उत्पाद को परिभाषित नहीं करता है।
